Управление поливом через GSM-модуль: Личный опыт и пошаговая инструкция

В последнее время мы все чаще задумываемся об автоматизации различных процессов в нашей жизни․ Особенно это актуально для тех, кто имеет дачные участки или занимается сельским хозяйством․ Ведь как хочется, чтобы полив осуществлялся автоматически, особенно когда мы находимся далеко от дома! Именно поэтому мы решили поделится нашим опытом по созданию системы управления поливом через GSM-модуль․ Этот проект стал для нас настоящим вызовом, но результат превзошел все ожидания․ Надеемся, что наш опыт будет полезен и вам!

Что такое GSM-управление поливом и зачем оно нужно?

GSM-управление поливом – это система, которая позволяет контролировать и управлять поливом растений удаленно, используя мобильную связь․ Основная идея заключается в том, что к контроллеру полива подключается GSM-модуль, который принимает команды через SMS-сообщения или мобильное приложение․ Это открывает широкие возможности для автоматизации полива, особенно когда мы находимся в отъезде или просто не хотим тратить время на ручной полив․

Преимущества GSM-управления поливом очевидны: экономия времени и воды, возможность точной настройки графика полива в зависимости от погодных условий и потребностей растений, а также оперативное реагирование на внештатные ситуации, такие как прорыв трубы или отключение электроэнергии․

Необходимые компоненты и инструменты

Для реализации проекта нам понадобились следующие компоненты:

• GSM-модуль: Мы использовали SIM800L, как один из наиболее доступных и простых в использовании․
• Контроллер: Arduino Nano – отличный вариант для небольших проектов, но можно использовать и другие модели․
• Реле: Для управления насосом или электромагнитным клапаном․
• Насос или электромагнитный клапан: В зависимости от типа системы полива․
• Датчик влажности почвы (опционально): Для автоматической регулировки полива в зависимости от влажности почвы․
• Источник питания: Для питания контроллера и GSM-модуля․
• Провода, макетная плата, паяльник и другие инструменты: Для сборки и подключения компонентов․

Перед началом работы убедитесь, что у вас есть все необходимые компоненты и инструменты․ Это позволит избежать задержек и упростит процесс сборки․

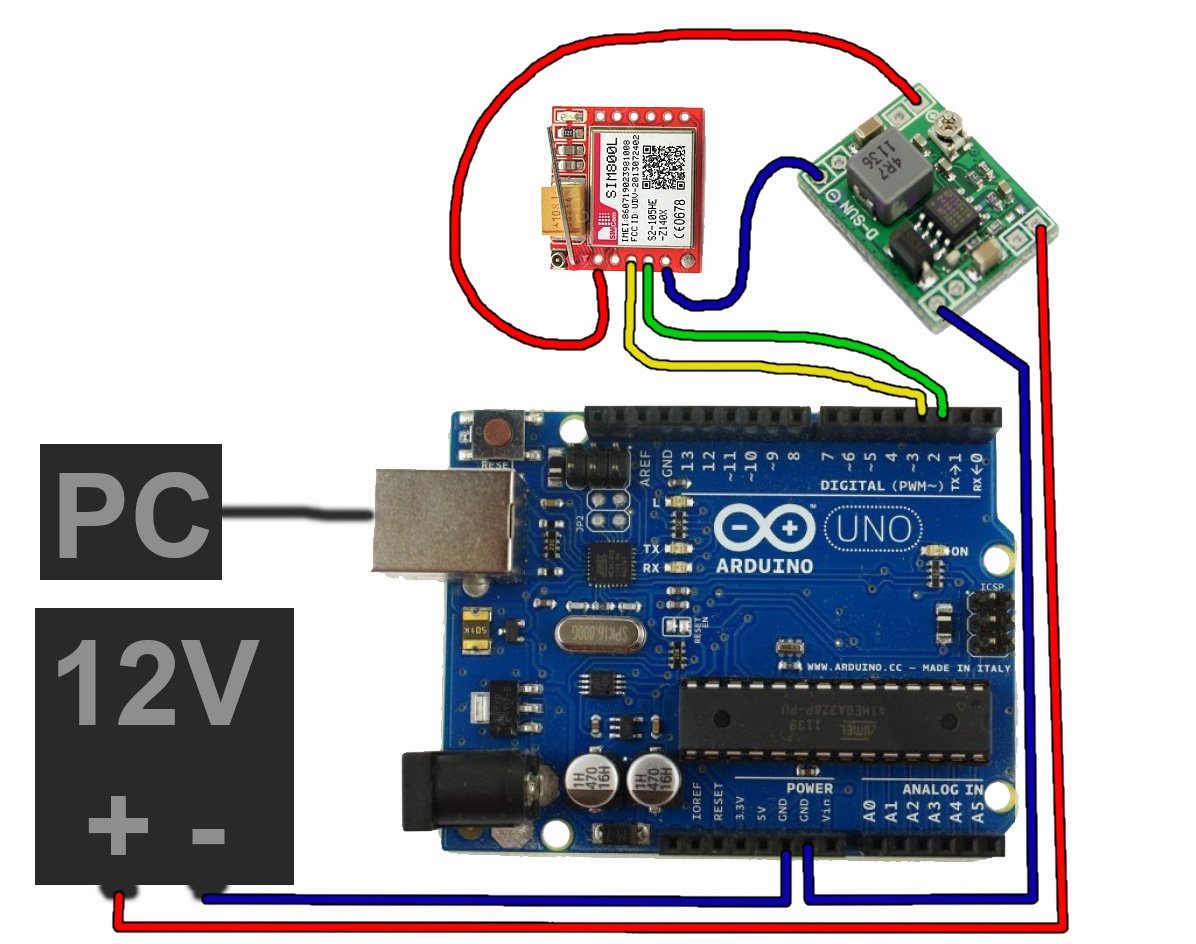

Схема подключения и сборка системы

Подключение компонентов – важный этап, требующий внимательности и аккуратности․ Вот основные шаги:

1. Подключение GSM-модуля к Arduino: Подключите контакты RX и TX GSM-модуля к цифровым пинам Arduino (например, D10 и D11)․ Также подключите питание и заземление․
2. Подключение реле к Arduino: Подключите управляющий пин реле к цифровому пину Arduino (например, D8)․ Подключите питание реле․
3. Подключение насоса/клапана к реле: Подключите насос или электромагнитный клапан к реле․ Убедитесь, что реле рассчитано на необходимую мощность․
4. Подключение датчика влажности почвы (если используется): Подключите датчик влажности почвы к аналоговому пину Arduino (например, A0)․ Подключите питание и заземление․

После подключения компонентов убедитесь, что все соединения надежны и соответствуют схеме․ Это позволит избежать ошибок и сбоев в работе системы․

Программирование Arduino

Написание программы для Arduino – ключевой этап, определяющий функциональность системы․ Вот основные шаги:

1. Установка библиотеки SoftwareSerial: Для работы с GSM-модулем через последовательный порт․
2. Инициализация GSM-модуля: Отправка команд для настройки модуля (например, установка скорости передачи данных)․
3. Обработка входящих SMS-сообщений: Чтение и анализ SMS-сообщений для выполнения команд (например, включение/выключение полива)․
4. Управление реле: Включение и выключение реле в зависимости от полученных команд․
5. Чтение данных с датчика влажности почвы (если используется): Чтение данных с датчика и автоматическая регулировка полива․

Пример кода для Arduino:


 #include <SoftwareSerial․h>

 SoftwareSerial GSM(10, 11); // RX, TX
 int relayPin = 8;
 int moistureSensorPin = A0;

 void setup {
 Serial․begin(9600);
 GSM․begin(9600);
 pinMode(relayPin, OUTPUT);
 digitalWrite(relayPin, LOW); // Изначально выключено

 Serial․println("Initializing GSM․․․");
 delay(1000);
 GSM․println("AT");
 delay(1000);
 GSM․println("AT+CMGF=1"); // Set SMS format to text
 delay(1000);
 GSM․println("AT+CNMI=2,2,0,0,0"); // New SMS indications
 delay(1000);
 Serial․println("GSM Ready");
 }


 void loop {
 if (GSM․available > 0) {
 String sms = GSM․readString;
 Serial․println(sms);
 if (sms․indexOf("ON") > -1) {
 Serial․println("Turning ON relay");
 digitalWrite(relayPin, HIGH);
 } else if (sms․indexOf("OFF") > -1) {
 Serial․println("Turning OFF relay");
 digitalWrite(relayPin, LOW);
 }

 // Чтение влажности почвы (пример)
 int moistureLevel = analogRead(moistureSensorPin);
 Serial․print("Moisture Level: ");
 Serial․println(moistureLevel);
 }
 }



Этот код – лишь пример, и его необходимо адаптировать под ваши конкретные потребности и компоненты․ Не забудьте проверить код на наличие ошибок и отладить его перед использованием․

Настройка GSM-модуля

Настройка GSM-модуля включает в себя отправку AT-команд для установки параметров связи и SMS-сообщений․ Вот некоторые полезные команды:

• AT: Проверка связи с модулем․
• AT+CMGF=1: Установка текстового режима для SMS․
• AT+CNMI=2,2,0,0,0: Включение уведомлений о новых SMS․
• AT+CSCS=»GSM»: Установка кодировки GSM․

Используйте эти команды для настройки GSM-модуля перед использованием в системе управления поливом․ Подробную информацию о AT-командах можно найти в документации к вашему GSM-модулю․

Тестирование и отладка

После сборки и программирования системы необходимо провести тестирование и отладку․ Вот что мы рекомендуем:

• Проверка связи с GSM-модулем: Отправьте SMS-сообщение на SIM-карту, установленную в модуле, и убедитесь, что Arduino его получает․
• Проверка управления реле: Отправьте команды «ON» и «OFF» и убедитесь, что реле включается и выключается соответственно․
• Проверка работы датчика влажности почвы (если используется): Проверьте, что данные с датчика корректно считываются и влияют на работу системы полива․
• Реальные условия: Протестируйте систему в реальных условиях, подключив ее к насосу или электромагнитному клапану и проверив ее работу при различных погодных условиях․

Будьте готовы к тому, что в процессе тестирования могут возникнуть ошибки и сбои․ Не отчаивайтесь и тщательно анализируйте проблему, чтобы найти решение․

Установка и настройка системы полива

Установка и настройка системы полива зависят от типа вашей системы полива (капельный полив, дождевание и т․д․)․ Вот общие рекомендации:

• Установка насоса или электромагнитного клапана: Установите насос или электромагнитный клапан в удобном месте, обеспечив доступ к воде и электропитанию․
• Прокладка труб и шлангов: Проложите трубы и шланги к растениям, которые необходимо поливать․
• Настройка системы полива: Настройте систему полива в соответствии с потребностями ваших растений (например, установите оптимальное время и продолжительность полива)․
• Защита от погодных условий: Защитите компоненты системы от воздействия погодных условий (например, установите контроллер и GSM-модуль в водонепроницаемый корпус)․

После установки и настройки системы полива регулярно проверяйте ее работу и вносите необходимые корректировки․

Возможные проблемы и их решения

В процессе работы системы управления поливом через GSM-модуль могут возникнуть различные проблемы․ Вот некоторые из них и способы их решения:

• Нет связи с GSM-модулем: Проверьте SIM-карту, антенну и настройки GSM-модуля․
• Не работает реле: Проверьте подключение реле, питание и управляющий сигнал с Arduino․
• Не считываются данные с датчика влажности почвы: Проверьте подключение датчика, питание и код Arduino․
• Не включается насос/клапан: Проверьте подключение насоса/клапана, питание и реле․
• Некорректный полив: Настройте график полива и параметры датчика влажности почвы․

Не бойтесь экспериментировать и искать решения в Интернете․ Опыт других пользователей может быть очень полезен․

Советы и рекомендации

• Тщательно планируйте проект: Определите необходимые компоненты, схему подключения и функциональность системы․
• Изучайте документацию: Внимательно изучите документацию к GSM-модулю, контроллеру и другим компонентам․
• Будьте внимательны при подключении компонентов: Убедитесь, что все соединения надежны и соответствуют схеме․
• Тестируйте и отлаживайте систему: Проводите тестирование и отладку на каждом этапе разработки․
• Не бойтесь экспериментировать: Пробуйте разные решения и не останавливайтесь на достигнутом․

Надеемся, что наш опыт будет полезен и вдохновит вас на создание собственной системы управления поливом через GSM-модуль! Удачи!
