Гидравлический расчет системы: От теории к практике, избегая ошибок

Гидравлический расчет системы – это, казалось бы, сложная и запутанная тема. Но на самом деле, это необходимый этап при проектировании и эксплуатации любых систем, связанных с перемещением жидкостей. Будь то водопровод в нашем доме, система отопления или сложная промышленная установка, понимание гидравлики позволит нам избежать множества проблем и оптимизировать работу оборудования.

Мы, как люди, часто сталкивающиеся с различными инженерными задачами, не раз убеждались в важности правильного гидравлического расчета. Недооценка этого этапа может привести к неприятным последствиям: от недостаточного напора воды в кране до аварийных ситуаций на производстве. Поэтому давайте разберемся, что это такое и как его правильно выполнять.

Что такое гидравлический расчет и зачем он нужен?

Гидравлический расчет – это процесс определения параметров потока жидкости в системе. Он позволяет определить потери давления, скорости потока, необходимые размеры трубопроводов и мощность насосов. Проще говоря, он помогает нам понять, как жидкость будет двигаться в системе и какие параметры необходимо учитывать для обеспечения ее эффективной работы.

Зачем же он нужен? Представьте, что мы строим дом и хотим обеспечить его водой. Без гидравлического расчета мы можем выбрать трубы недостаточного диаметра, что приведет к слабому напору воды в верхних этажах. Или, наоборот, переплатить за слишком большие трубы, которые не будут использоваться на полную мощность. Гидравлический расчет позволяет избежать этих ошибок и оптимизировать затраты.

• Определение оптимальных размеров трубопроводов
• Выбор насосного оборудования с необходимыми характеристиками
• Прогнозирование потерь давления в системе
• Обеспечение равномерного распределения жидкости по потребителям
• Предотвращение аварийных ситуаций, связанных с перегрузкой системы

Основные параметры гидравлического расчета

Чтобы выполнить гидравлический расчет, необходимо понимать основные параметры, которые влияют на поток жидкости. К ним относятся:

Расход жидкости

Расход жидкости – это объем жидкости, проходящий через сечение трубопровода в единицу времени. Он измеряется в литрах в секунду (л/с), кубических метрах в час (м³/ч) или других единицах объема в единицу времени. Расход зависит от потребностей потребителей и является одним из ключевых параметров при расчете.

Скорость потока

Скорость потока – это расстояние, которое проходит жидкость в единицу времени. Она измеряется в метрах в секунду (м/с). Слишком высокая скорость потока может привести к повышенным потерям давления и шуму в системе. Слишком низкая скорость может привести к отложениям и засорам.

Диаметр трубопровода

Диаметр трубопровода – это внутренний размер трубы, через которую проходит жидкость. Он влияет на скорость потока и потери давления. Чем больше диаметр, тем меньше скорость и потери давления, но тем больше затраты на трубы.

Вязкость жидкости

Вязкость жидкости – это ее сопротивление течению. Чем выше вязкость, тем больше потери давления. Вязкость зависит от температуры жидкости и ее состава.

Плотность жидкости

Плотность жидкости – это масса жидкости в единице объема. Она влияет на давление в системе. Плотность зависит от температуры жидкости и ее состава.

Шероховатость стенок трубопровода

Шероховатость стенок трубопровода – это параметр, характеризующий неровности поверхности трубы. Чем выше шероховатость, тем больше потери давления.

Методы гидравлического расчета

Существует несколько методов гидравлического расчета, от простых эмпирических формул до сложных компьютерных моделей. Выбор метода зависит от сложности системы и требуемой точности расчета.

Расчет по формулам

Этот метод основан на использовании эмпирических формул для определения потерь давления. Он подходит для простых систем с небольшим количеством участков. Наиболее распространенные формулы – это формула Дарси-Вейсбаха и формула Хазена-Вильямса.

Расчет с использованием таблиц и номограмм

Этот метод основан на использовании таблиц и номограмм, которые содержат готовые значения потерь давления для различных условий. Он также подходит для простых систем, но требует наличия соответствующих таблиц и номограмм.

Компьютерное моделирование

Этот метод основан на использовании специализированного программного обеспечения для моделирования потока жидкости в системе. Он позволяет учитывать сложные геометрии, различные типы оборудования и переменные условия эксплуатации. Этот метод наиболее точный, но требует наличия программного обеспечения и квалифицированных специалистов.

Этапы гидравлического расчета

Гидравлический расчет обычно включает следующие этапы:

1. Сбор исходных данных: определение расхода жидкости, параметров жидкости (вязкость, плотность), геометрии системы (длина, диаметр трубопроводов, количество фитингов), высотных отметок.
2. Разбиение системы на участки: выделение участков с постоянными параметрами (диаметр, материал трубы, расход).
3. Определение потерь давления на каждом участке: использование формул, таблиц или программного обеспечения.
4. Суммирование потерь давления по всей системе: определение общего перепада давления.
5. Выбор насосного оборудования: подбор насоса с характеристиками, соответствующими требуемому расходу и перепаду давления.
6. Проверка результатов расчета: убедиться, что скорость потока находится в допустимых пределах и что давление в системе достаточно для обеспечения работы оборудования;

Пример гидравлического расчета простой системы

Давайте рассмотрим пример гидравлического расчета простой системы водоснабжения. Предположим, у нас есть труба длиной 100 метров и диаметром 50 мм, по которой течет вода со скоростью 1 м/с. Необходимо определить потери давления в трубе.

Для этого мы можем использовать формулу Дарси-Вейсбаха:

ΔP = λ * (L/D) * (ρ * V^2) / 2

Где:

• ΔP – потери давления
• λ – коэффициент гидравлического трения
• L – длина трубы
• D – диаметр трубы
• ρ – плотность воды
• V – скорость потока

Для расчета коэффициента гидравлического трения необходимо знать число Рейнольдса:

Re = (ρ * V * D) / μ

Где:

• Re – число Рейнольдса
• μ – динамическая вязкость воды

Подставив известные значения, мы можем рассчитать потери давления в трубе. Этот пример показывает, как можно использовать формулы для гидравлического расчета. В более сложных системах необходимо использовать программное обеспечение.

Ошибки при гидравлическом расчете и как их избежать

При выполнении гидравлического расчета можно допустить различные ошибки, которые приведут к неправильным результатам. Вот некоторые из них:

• Неправильный выбор исходных данных: неверное определение расхода жидкости, параметров жидкости или геометрии системы.
• Неправильный выбор метода расчета: использование неподходящего метода для конкретной системы.
• Ошибки в расчетах: арифметические ошибки, неправильное применение формул.
• Неучет местных сопротивлений: игнорирование потерь давления на фитингах, клапанах и другом оборудовании.
• Неучет изменения параметров жидкости: игнорирование изменения вязкости и плотности жидкости в зависимости от температуры.

Чтобы избежать этих ошибок, необходимо тщательно собирать исходные данные, выбирать подходящий метод расчета, проверять результаты расчетов и учитывать все факторы, влияющие на поток жидкости.

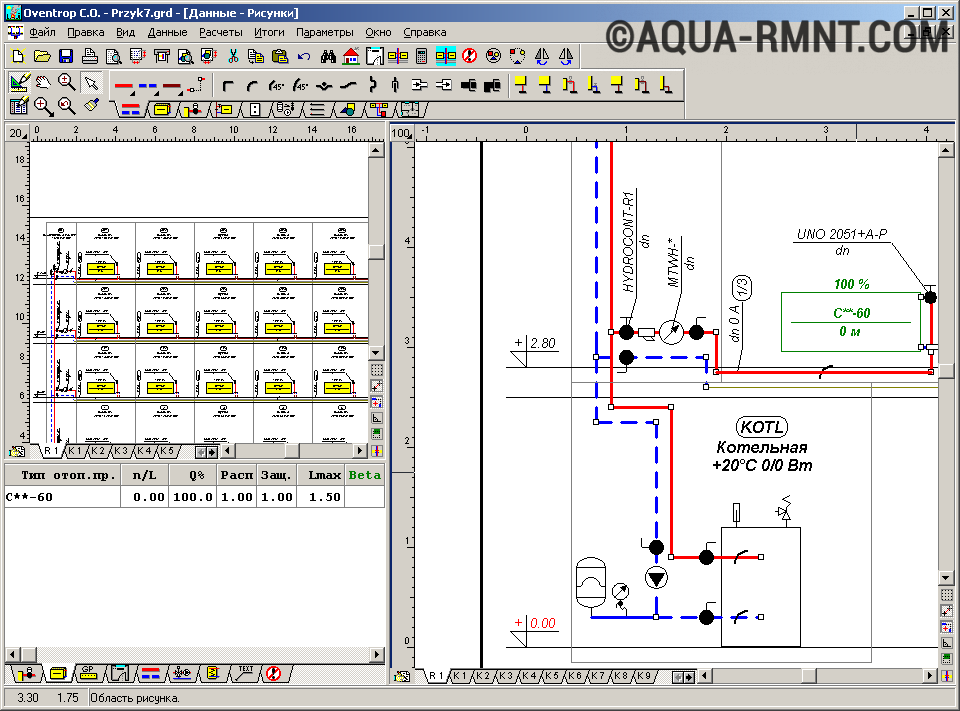

Программное обеспечение для гидравлического расчета

Существует множество программных пакетов, предназначенных для гидравлического расчета систем. Они позволяют моделировать сложные системы, учитывать различные факторы и получать точные результаты. Некоторые из наиболее популярных программ:

• AutoCAD Civil 3D: Программа для проектирования и анализа инфраструктурных объектов, включая системы водоснабжения и канализации.
• Bentley WaterGEMS: Специализированное программное обеспечение для моделирования и анализа систем водоснабжения.
• EPANET: Бесплатная программа для моделирования систем водоснабжения, разработанная Агентством по охране окружающей среды США (EPA).
• гидросистема: Программа для расчета систем отопления, водоснабжения и канализации.

Использование программного обеспечения позволяет значительно упростить и ускорить процесс гидравлического расчета, а также повысить точность результатов.

Гидравлический расчет системы – это важный этап при проектировании и эксплуатации любых систем, связанных с перемещением жидкостей. Правильное выполнение расчета позволяет избежать множества проблем и оптимизировать работу оборудования. Мы надеемся, что эта статья помогла вам лучше понять основы гидравлического расчета и его практическое применение. Помните, что внимательность к деталям и использование подходящих инструментов – залог успешного результата.
